Технология горизонтально-направленного бурения (ГНБ)

  • Главная
    /
  • Технология горизонтально-направленного бурения

Технология горизонтально-направленного бурения (ГНБ) применяется для прокладки подземных коммуникаций: трубопровода, газопровода, водопровода, канализации, кабельных линий связи и электроснабжения. Метод относится к бестраншейным технологиям строительства и позволяет выполнять прокол грунта без вскрытия поверхности.

Преимущества метода ГНБ

Основное преимущество горизонтального бурения — отсутствие необходимости разрабатывать траншею по всей длине трассы.
При традиционном способе требуется:
  • разработка траншеи,
  • выемка и вывоз грунта,
  • обратная засыпка,
  • восстановление асфальта, плитки, газона или ландшафта.
Метод ГНБ позволяет избежать этих этапов, что:
  • сокращает сроки строительства,
  • снижает затраты,
  • минимизирует разрушение городской инфраструктуры,
  • исключает остановку движения транспорта.

Именно поэтому технология широко применяется при прокладке коммуникаций под автомобильными и железными дорогами, реками, озёрами и в плотной городской застройке.

Принцип работы горизонтально-направленного бурения

Суть метода заключается в создании управляемой скважины от точки «А» к точке «Б».

Пилотное бурение

Буровая установка начинает горизонтальное бурение с помощью бура, закреплённого на конце буровой штанги. По мере продвижения буровые штанги последовательно наращиваются, формируя буровую колонну.

Для контроля траектории используется локационная система, которая позволяет:

  • отслеживать глубину,
  • контролировать угол входа,
  • корректировать направление движения,
  • избегать пересечения с действующими коммуникациями.
  • В результате пилотная скважина выходит на поверхность в заданной точке «Б».

Расширение скважины

Диаметр пилотной скважины меньше диаметра будущей трубы. Поэтому к буровой колонне присоединяется расширитель.

  • Расширение выполняется в обратном направлении — из точки «Б» к точке «А». Проходов может быть несколько, пока диаметр канала не станет достаточным для протяжки трубы.

Протяжка футляра

Во время финального прохода за расширителем крепится гибкая полиэтиленовая (ПНД) труба — так называемый футляр.

Буровая установка начинает обратное движение колонны, постепенно демонтируя штанги и затягивая трубу внутрь подготовленной скважины.

В результате:

  • при движении из «А» в «Б» формируется пилотная скважина,
  • при движении из «Б» в «А» происходит расширение и затяжка трубы.
  • После этого внутрь футляра прокладывается основная коммуникация — кабель, водопровод, канализация или газопровод.

Типы буровых установок ГНБ

Выбор установки прокола грунта зависит от длины прокола, глубины и условий площадки.

Крупные установки ГНБ

Применяются для:

  • протяжённых переходов,
  • прокладки под реками и озёрами,
  • работ на большой глубине.
  • Такое оборудование работает с поверхности земли, имеет высокое тяговое усилие и используется на масштабных объектах. Стоимость техники и обслуживания выше, поэтому её применение оправдано на крупных проектах.

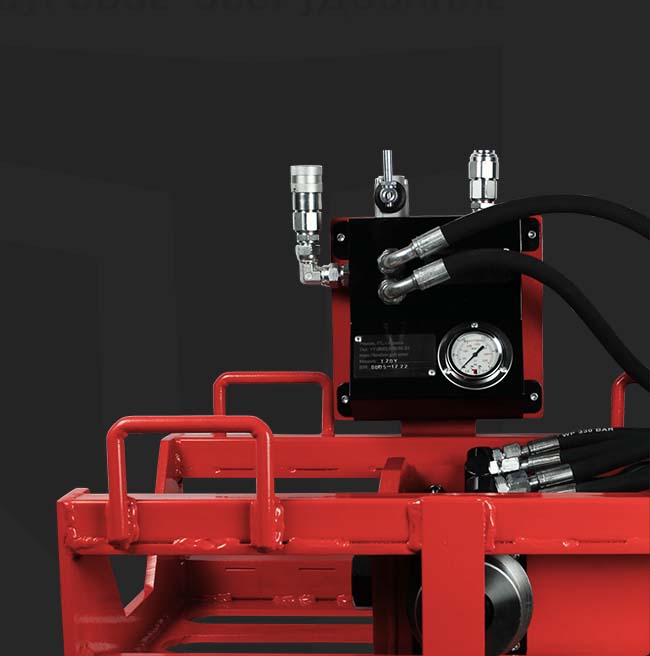

Мини-установки для прокола грунта

Компактные установки используются:

  • для коротких проколов под дорогами,
  • в стеснённых условиях,
  • на частных и городских объектах,
  • там, где невозможно разместить крупную технику.
  • Для небольших установок часто требуется подготовка котлована или размещение в существующем колодце.

Применение технологии ГНБ в России

Рынок горизонтально-направленного бурения в России продолжает развиваться. Метод востребован при строительстве и модернизации инженерных сетей, особенно в условиях плотной застройки.

Использование мини-установки позволяет выполнять проколы грунта в своём регионе и работать как самостоятельный подрядчик по бестраншейной прокладке коммуникаций.

Вывод

Технология горизонтально-направленного бурения — это современный способ прокладки подземных коммуникаций без вскрытия поверхности.
Метод включает:
  • пилотное бурение,
  • расширение скважины,
  • протяжку футляра,
  • последующую прокладку инженерных сетей.

ГНБ сочетает экономическую эффективность, технологичность и минимальное воздействие на окружающую среду, что делает его одним из ключевых решений в современном строительстве коммуникаций.

Вопрос-ответ

Какие основные этапы работ в ГНБ?

Процесс состоит из трех ключевых этапов: 1) пилотное бурение (прокладка траектории с помощью локации); 2) предварительное расширение скважины (риммирование) до нужного диаметра; 3) затягивание трубопровода в подготовленный канал.

Можно ли бурить зимой?

Да, технология ГНБ позволяет работать круглогодично. Основное ограничение — необходимость подогрева бурового раствора и защиты оборудования от замерзания при экстремально низких температурах.
